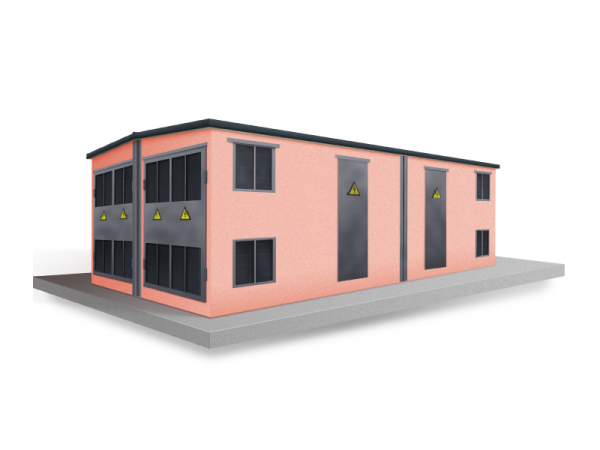

БКТП - блочные комплектные трансформаторные подстанции

Блочные трансформаторные подстанции мощностью 100-1 000 кВА имеют в составе коридоры обслуживания, заключенные в оболочку из металла.

Установка требуются для получения электрической энергии переменного тока 6 или 10 кВ, преобразования его в электроэнергию 0,4 кВ и дальнейшего перераспределения ее потребителю. При условии, что ток трехфазный и имеет частоту 50 Гц.

Конструктивные особенности

Со стороны высокого напряжения ввод и вывод кабельные. По желанию заказчика можно выполнить воздушный ввод. Нейтраль со стороны НН имеет глухозаменительный режим работы.

КТП блочного типа имеет в своей основе три блока:

• РУВН – высокого напряжения;
• ТБ – силового трансформатора;
• РУНН – низкого напряжения.

Конструкция данных блоков позволяет получить к ним доступ. Это нужно для ремонта и профилактики электротехнического оборудования низкого и высокого напряжения, а также трансформаторов. С каждой стороны для обслуживания есть двери, в которые включены реечные внутренние замки и петли с навесным замком. В дверях врезаны жалюзи для поддержания в БКТП оптимальной температуры, достаточной вентиляции и защиты от попадания осадков.

Что входит в состав

Блочная подстанция имеет внутреннее и наружное освещение, розеточную сеть с напряжением 12 и 220 В, контур внутреннего заземления (в нем установлены внешние «бобышки» для подключения к контуру наружного заземления) и электроотопление (управляется автоматически или вручную).

Корпус чаще всего выполнен из металла, может быть утеплен. Габариты подбираются в зависимости от требований клиента. Для двухтрансформаторных подстанций может быть использовано три трансформаторные группы, для однотрансформаторных они подбираются индивидуально.

Блок РУВН имеет две возможные комплектации:

• панели КСО-10 с разъединителями, выключателями силы BБСК, BB/TEL либо выключателями нагрузки;
• панели КСО-386 с разъединителями и выключателями нагрузки.

Блок трансформаторов силы оснащен:

• двумя неотапливаемыми и разделительными отсеками;
• силовыми трансформаторами типа ТМГ, ТМ.

Блок РУНН изготавливается на основе панелей ЩО-70, которые за счет автоматических выключателей и предохранителей защищают подстанцию от резких перепадов напряжения. По желанию клиента может быть включено диспетчерское управление освещением.

Изготовление подстанций

Производство БКТП компанией ЭнергоПром – это гарантированное качество и многолетний срок службы.

Кроме того, подстанции имеют следующие преимущества:

• полная заводская готовность;
• малогабаритность, легкость ввода в эксплуатацию;
• быстрый монтаж;
• возможность оформления индивидуальных заказов.

Наша компания является надежным производителем на рынке. Многолетний опыт позволил нам производить только качественную продукцию. Купить БКТП в Смоленске можно по выгодной цене.
